CASSETTA DI AUTOMAZIONE MULTIFUNZIONE
• Gestione dei cicli di pulizia dei filtri automatici
• Avvio per pressione differenziale o a tempo o manuale
• Alimentazione monofase 110-230Vac 50/60Hz
• PLC/HMI
• Allarmi e protocollo Modbus RTU

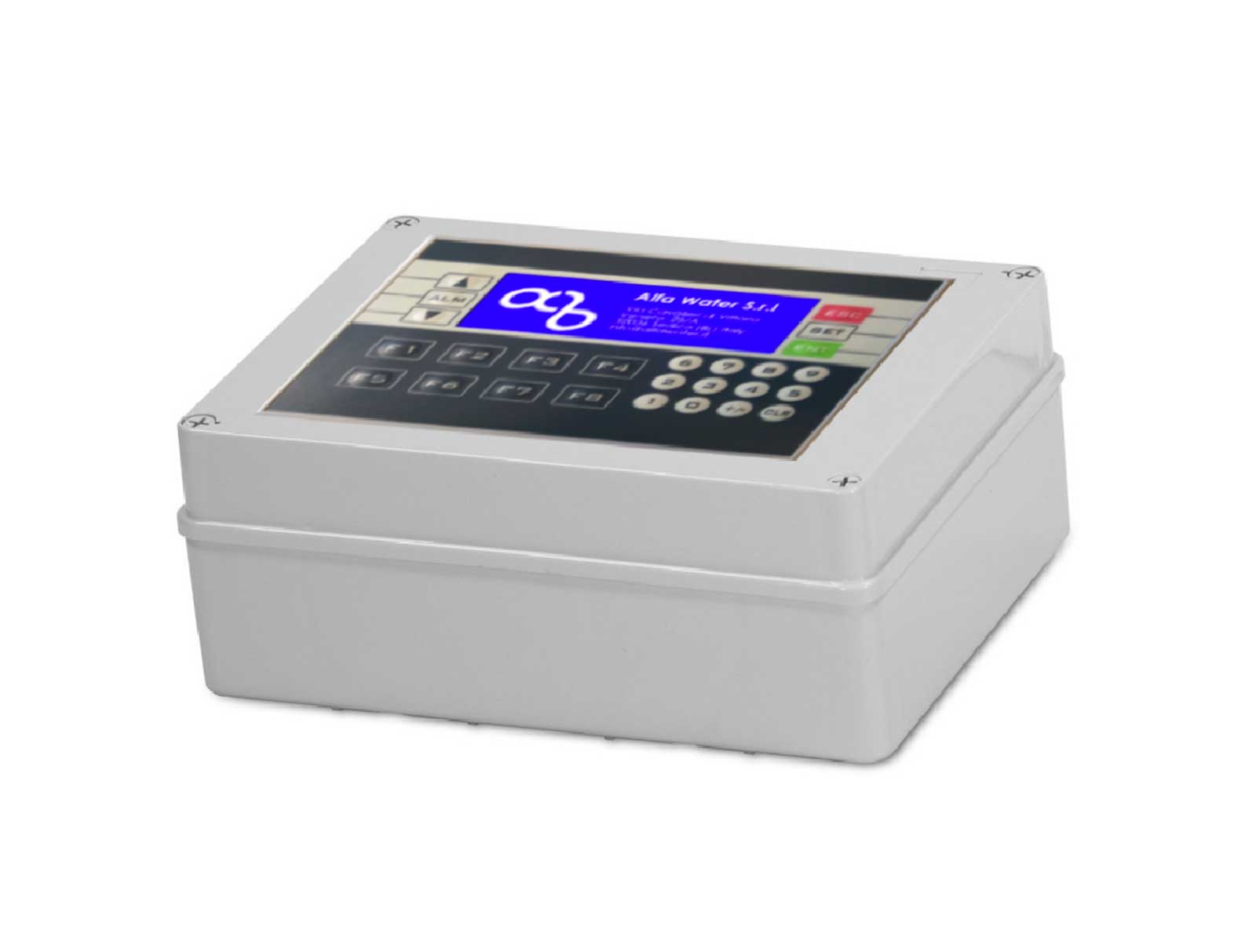

AWP-FULL CONTROLLER è una cassetta di automazione adatto per la gestione dei cicli di pulizia di un filtro automatico Alfa Water. Si presenta in un contenitore in ABS/PPE RAL 7035, comprensivo di display 3.4″ e una tastiera a membrana a 26 tasti per la navigazione all’interno dei menù.
Per la gestione della logica di funzionamento del filtro autopulente, viene utilizzato un controllore a logica programmabile con interfaccia grafica integrata (PLC/HMI all-in-one).
Il sistema di controllo AWP-FULL CONTROLLER viene utilizzato laddove sia richiesto un’automazione con componentistica elettromeccanica con standard industriale.

Descrizione

Il quadro è fornito di 4/6 contatti puliti in scambio per la segnalazione dello stato di funzionamento a sistemi di supervisione a livello superiore o agli impianti a monte del filtro stesso.

I segnali disponibili sono:
• GENERAL ALARM
• POWER OFF
• FILTERING
• CLEANING

L’AWC-FULL controller prevede la possibilità di essere collegato, con un cavo a due fili via RS485 (lunghezza massima di collegamento 1200m), a degli apparati esterni comunicando con protocollo standard Modbus RTU.

Di default viene prodotto con le seguenti impostazioni di fabbrica:
• Modalità: Slave
• Indirizzo di Stazione 1
• Baud Rate 19200 bps
• Data Bit 8 bit
• Parità Pari
• Bit Stop 1 bit
